    油浸式变压器主要组成部分有哪些

    发布时间:2020-07-13  点击量: 315

      油浸式变压器的结构和组成是比较重要的,它关系到油浸式变压器的使用和功能的提高。油浸式变压器的组成和结构是比较多的,对于油浸式变压器的结构和组成您了解多少呢?我们有必要和油浸式变压器厂的小编进行详细去了解一下它的结构和组成:

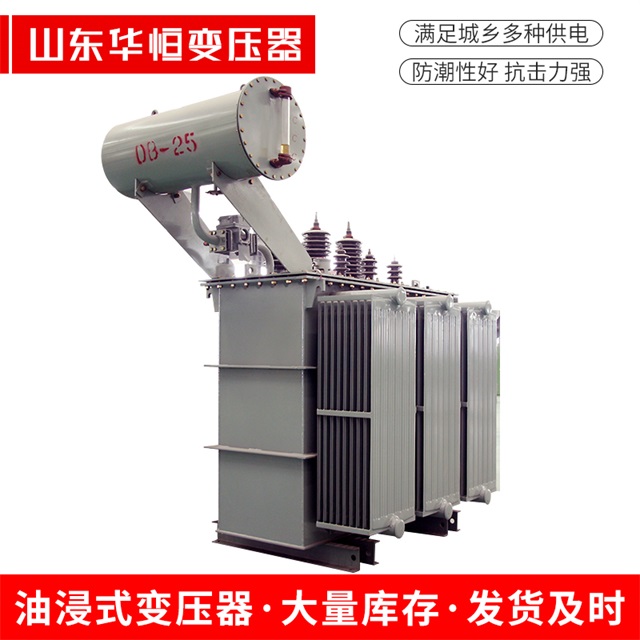

    油浸式变压器

      油浸式变压器的结构组成:

      1.铁心

      铁心材料多选用优质高磁导冷轧取向硅钢片,全斜接缝,步进式三级接缝,无孔绑扎,板式夹件结构。

      2.线圈

      线圈材料采用优质无氧铜材料制造的扁线,低压线圈采用连续式或螺旋式结构;高压线圈采用连续式或纠结连续式结构,首末

      段加强绝缘,线圈采用不浸漆,但经过干燥处理形成一个有机整体。

      3.器身绝缘

      铁心窗口内线圈上端增设30mm整体层压木压圈及30mm分体附压板,下端增设70mm整体层压木托板,不但加强了主绝缘强度,而且提高了线圈轴向的动稳定性。

      4.引线

      高压引线,有载调压时采

      用优质的有载调压分接开关,无励磁调压小电流时采用无励磁调压分接开关,大电流时采用三只单相无励磁分接开关。

      5.油箱

      ≤6300KVA变压器采用桶式油箱和固定式片式散热器,≥8000KVA变压器采用钟罩式油箱和可拆卸式片式散热器。

      以上是常见的油浸式变压器的结构和组成供大家进行参考,对于油浸式变压器的组成和结构您需要了解,这样在使用油浸式变压器的时候就会更加有效率。关于油浸式变压器更多的知识请登录我们的网站进行浏览吧!
