    油浸式变压器瓦斯保护

    发布时间:2020-06-17  点击量: 541

      油浸式变压器的内部的保护是有很多的,为了使得油浸式变压器安全和平稳的运行,油浸式变压器内部也是有着瓦斯保护的,这样的话油浸式变压器才会更加安全。油浸式变压器的保护的内容是有很多的,今天我们主要讲解的是油浸式变压器的瓦斯保护,希望对大家能够有所帮助。

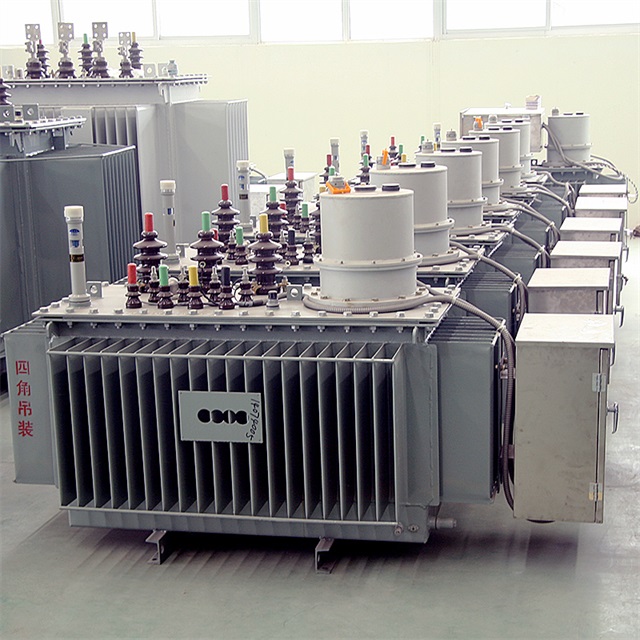

    油浸式变压器

      瓦斯保护是变压器内部故障的主保护。对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时,由于电弧作用使变压器油及绝缘材料分解并产生大量的气体,从油箱向油枕流动,其强烈程度随故障的严重程度不同而不同。利用这种气体或液体流动而实现的保护称为瓦斯保护,也叫气体保护。这种继电器就称为气体继电器。

      气体继电器安装在变压器油箱与油枕之间的连接管道中,这样油箱内的气体都要通过气体继电器流向油枕,如图1所示。变压器顶盖沿气体继电器方向与水平面应具有1%~1.5%的坡度,导油管应有2%~4%的坡度,这样有利于气体通过气体继电器。(图中1—气体继电器、2—油枕、3—变压器顶盖、4—连接管道)

      油浸式变压器总之它的瓦斯保护的原理是比较复杂的,也是比较重要的,对于油浸式变压器的瓦斯保护也是需要不断地进行去了解的,这样才会更好的运行油浸式变压器的瓦斯保护,提升油浸式变压器的综合性能和综合效率。
